防风防砸广告道闸

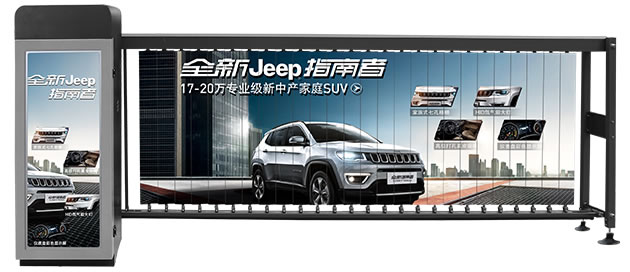

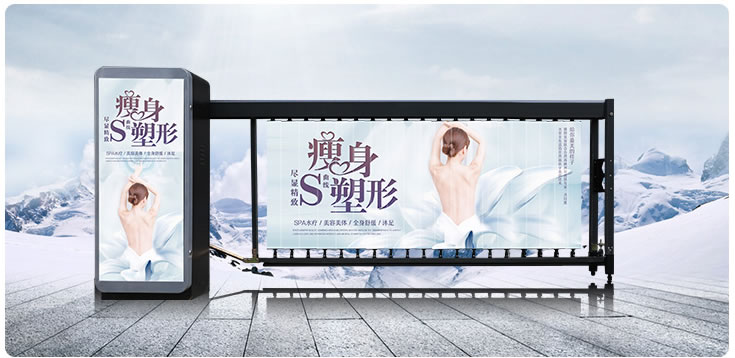

九州星辰广告道闸版面采用百叶窗式翻转叶片设计，全铝合金版面，不仅外观时尚，操作也方便简易，广告叶片伴随道闸升降而自动翻转，样式新颖。

广告道闸上的广告位有灯箱和翻转叶片上的平面广告，双面一体，辅之LED灯照明，形象靓丽。

广告道闸完全把小区内外隔离成不同封闭区域，防止人员穿越，大大提高了社区安全。

广告道闸优势：

1、 直流电机驱动叶片：利用直流电机驱动叶片，运行平衡可靠；

2、大功率电机机芯：

采用300W大功率一体式电机机芯，电机转子和齿轮为同一主轴，充分保证了有足够的输出扭力和抗断裂性，一体式电机为纯铜线圈（并非劣质的镀铜铝线圈），确保运行无故障。

3、0℃温控功能 ：

主板自有温控功能，温度达到0℃以下每隔

一分钟定时自动翻转一下叶片，以防冰冻。

4、LED定时照明 ：

广告灯箱和杆子上装配有LED灯带，增加了夜晚行车的安全性及设备美观度，并且可定时控制LED灯晚间亮灯时间，达到白天自动关灯夜间自动开灯节能省电的作用。

5、防风功能 ：

风力传感器级数可调，在有大风天气时候叶片自动打开，以免损伤道闸。

6、加强筋设计 ：

因广告道闸负重太大，且长时间起落惯性很大，故在其杆子上加固有1.5米长铁板使其刚性完全可靠。

7、双支撑柱+吸盘设计 ：

尽管双支撑柱重量加大了很多，但我们仍然采用这种双支撑柱加吸盘的设计，以保证落杆更加平稳以及在有风的时候也能保证杆子更加稳定不摇晃；

8、不锈钢+压力波空心连杆 ：

虽然不锈钢材料成本是普通材料的几倍，但我们仍然采用的是不锈钢材料，以保证设备不容易生锈；并且连杆为空心设计，以保证压力波小胶管能从里面隐藏通过，设计非常美观。

9、断电自动打开叶片 ：

本机设计有后备电池，如果停电则翻转叶片自动打开，以方便操作员将道闸快速抬升起来，自动化程度相当高；

11、一体式整体上盖 ：

采用铝合金一体式整体上盖，即美观，又保证了杆子无间隙并完全防水；

10、不锈钢调节连杆 ：

采用双头不锈钢调节连杆，即方便调节，而且也不生锈。

广告道闸技术参数 ：

标准杆长 3.5米（特殊长度可定制）

工作电压 220V+10%/50HZ

电机功率 300W

风力传感级数 10级可调（非标配）

使用环境温度 -25℃～100℃

相对湿度 ≤95%

LED灯带功率 25W

抬杆时间 一般为2-8秒，可调

上横梁中心高度 1000mm

遥控距离 ≤30m

输入接口 +12V电平信号或大于100ms的脉冲信号；驱动电流小于10mA

机箱外观尺寸：600×420×1230mm

翻板画面尺寸：3000mm*750mm

机箱画面尺寸：920mm*460mm

广告道闸通用功能 ：

1）机箱防水，结实耐用，可适用户外环境下使用；封闭式栅栏道闸，防止人员随便穿越，增加社区安全性。

2) 外形简洁大方，拥有好的视角广告灯箱与翻板广告位，翻板可拆卸，易换画面，操作简单。

3) 本系统可选软胶管防砸，以及空气压力波等其他保护性设备防砸，从而使系统有防砸车砸人等功能。

5）多种控制方式，可供用户选择，既可用外接有线也可用远距离遥控对道闸升、降、停、防风等的控制。

6）采用多重保护措施（电机热保护、低温保护、防风保护、抗电涌保护、抗雷击保护等），使道闸运行的安全性和可靠性得到极大地提高。

7）集光、电、机械控制于一体，操作灵活、方便，使用安全、可靠。

8）与选配的车辆检测器使用，可使其具“有车过后自动落杆”和“落杆有车自动抬杆”等功能，从而可使闸机具有自动关闸和完善的防砸车功能。

9）具有开优先功能，从而可有效的提高车辆通过通道效率。

10）系统对外采用标准的电气接口，可方便的与用户选配的其它系统相挂接。

11）各运动部件均已调整至匹配的运动和平衡状态，故本机性能稳定，运行平稳，噪音小，使用寿命长。

道闸的主要结构是由机箱、机械传动、减速部分、驱动部分、道闸主控板、红绿灯、手动按钮及摇控按钮等组成的；适用于车场管理、道路收费、政府机关等单位大门等;九州星辰生产的智能道闸产品可与地埋式路障机配套使用，也可与其它智能管理系统连接使用。

九州星辰自动道闸主要结构

（1）箱体：酸洗、磷化、静电喷涂聚脂粉末后进入295℃高温的烘房，再经两小时以上热融等表面处理流程，以获得卓越的耐风雨，耐擦洗，抗紫外线，不褪色的性能。

（2）一体化机芯：机芯将蜗轮减速箱，变矩机构，主轴支承，主托架等四大件集成于一体。采用45#钢整体精密铸造成形后经大型数控加工中心一次性加工成形，大大减少了内部零件数量，大幅度提升了设备的整体可靠性与批量品质的一致性。

（3）变频电机：钕铁硼稀土永磁同步变频调速自编码电机。电机的转速可以精确跟随输入频率的变化而变化，在转速大幅度变化时转矩却恒定。在功率、转速相同的情况下与其它常用电机比较其起动冲击电流与体积均较小，但其转矩却是其它电机的2至3倍，并且在电机长时间堵转时，电机的工作电流不会上升。因而闸杆升降可做到非常平稳，可精确控制开闸（或关闸）耗时。

（4）行程控制系统：编码定位系统与上述自编码变频电机所组成的特有机构，取缔了现有的机械、光电、电磁等一切行程开关，做到了行程自动学习、记忆、修复。也就没有了任何需要调节，维护以及可能损坏的部件了。

（5）力矩平衡机构：采用独特的平衡机构，仅使用一根弹簧轻松平衡1-6米长度水平栏杆或带关节的曲臂栏杆。

（6）电气控制单元：采用微芯片为核心的高可靠性，高度集成化控制系统。内部除已集成红外编码控制器，气囊传感控制器、扭矩传感器、红外对射控制器、地感控制器、全固态电机驱动控制器，闸机运动位置控制器，电源系统以及高频头。

（7）选配装置：压力电波防砸车装置、遥控装置、红外线检测保护装置或地感检测保护装置、ID/IC卡智能停车场管理系统等配置。

九州星辰道闸技术参数

额定电压：220V,50HZ/110V,50HZ

额定功率：120W/100W/180W

环境温度：-40℃~75℃

遥控距离：≥30M

起落速度：6秒、3秒、1.2秒可配杆长：

6米以内可配杆型：栅栏道闸、直杆道闸、曲杆道闸
