当商场为顾客创造一个安全、舒适、轻松、兼备娱乐的购物环境，同时也不要忘了提供给商铺的商家们良好的与外界沟通的信息平台。目前商家们的销售已经不再局限于传统的销售方式，大多数商家都会一边经营实体店的同时一边做在网上开店面向更加广大的消费群体。基于此商场提供一个高速先进稳定的局域网络就尤为的重要，也同过通过搭建这个商场的局域网，更加使商场及商铺的经营者打开共盈的良好局面。
根据商场域网的项目的特点，我们应该考虑到商场的实际情况，注重设备选型的的性能价格比，采用成熟可靠的技术，为商场实际成一个技术先进安全，灵活可用，性能优秀，可升级扩展的商场局域网。考虑到企业的中长期的发展规划，在网络结构、网络应用、网络管理、系统性能各方面的未来发展！
商城局域网络带宽设计原则：本着以实用为主的设计理念，利用局域网高带宽的天然优势，结合网络安全第一的设计思路，将采用万兆核心平台的高带宽、高稳定性网络设计方案进行网络部署。为了保障网络安全在出口路由器和核心交换机之间部署带防毒卡的防火墙来进一步保证业务系统的安全性。

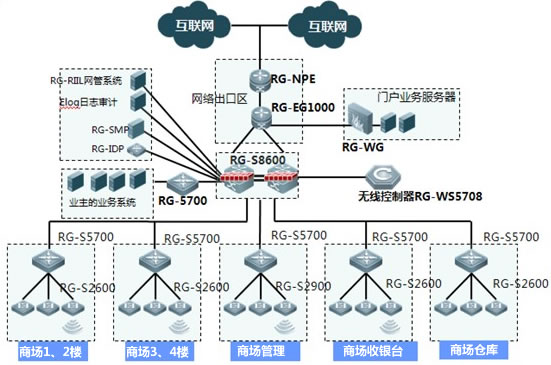

根据目前商业城的布线情况，需要采用核心-汇聚-接入三层架构来保证网络的互联互通和健壮性。通过应用网管平台、万兆核心设备、千兆交换设备，使得整个网络系统具有先进性、稳定性、安全性等众多特点，完全可以满足现在及未来3~5年内的发展需要。
建设内容包括：有线无线网络建设要实现各楼层上网和办公业务系统的联网运行，同时实现部分商场办公区域、会议室以及休息区的WLAN信号覆盖，为用户提供稳定可靠的无线宽带网络接入服务。
计算机网络系统设计必须要求按照统一规划、统一标准的原则，总体设计，提供一个技术先进、结构合理、安全可靠的综合网络平台，为网络信息的快速传递和各类应用系统建设提供有力保障。在设计网络时，需要遵循以下原则：
(1)实用性和先进性
采用先进成熟的技术满足各类业务需求，兼顾其它相关的管理需求，尽可能采用先进的网络技术以适应更高的数据、语音、视频(多媒体)的传输需要，使整个系统在相当一段时期内保持技术的先进性，以适应未来信息化的发展的需要。
(2)安全可靠性
为保证各项业务应用，网络必须具有高可靠性，尽量避免系统的单点故障。要对网络结构、网络设备、服务器设备等各个方面进行高可靠性的设计和建设。在采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控与网络安全保密等技术措施提高整个网络系统的安全可靠性。
(3)灵活性和可扩展性
计算机网络系统是一个不断发展的系统，所以它必须具有良好的灵活性和可扩展性，能够根据商场的不断变化的需要，方便的扩展网络覆盖范围、扩大网络容量和提高网络的各层次节点的功能。具备支持多种通信媒体、多种物理接口的能力，提供技术升级、设备更新的灵活性。
(4)开放性和互连性
具备与多种协议计算机通信网络互连互通的特性，确保本计算机网络系统的基础设施的作用可以充分的发挥。在结构上真正实现开放，基于开放式标准，包括各种局域网、广域网、计算机等，坚持统一规范的原则，从而为未来的发展奠定基础。
(5)经济性和投资保护
应以较高的性能价格比构建本计算机网络系统，使资金的产出投入比达到最大值。能以较低的成本、较少的人员投入来维持系统运转，提供高效能与高效益。尽可能保留延长已有系统的投资，充分利用以往在资金与技术方面的投入。
(6)可管理性
由于系统本身具有一定复杂性，随着业务的不断发展，网络管理的任务必定会日益繁重。所以在网络设计中，必须建立一套全面的网络管理解决方案。网络设备必须采用智能化，可管理的设备，同时采用先进的网络管理软件，实现先进的分布式管理。最终能够实现监控、监测整个网络的运行情况，合理分配网络资源、动态配置网络负载、可以迅速确定网络故障等。通过先进的管理策略、管理工具提高网络的运行性能、可靠性，简化网络的维护工作，从而为办公、管理提供最有力的保障。
(1)核心层设计
办公楼核心层设备是商城网络的核心枢纽，应该选择高性能、高可靠、高扩展性的核心路由以太网交换机，推荐核心1台万兆以太网交换机。高性能的保障了局域网内的高速数据交换。为了提高可靠性，核心交换机配置双电源。
(2)汇聚层设计
如果大楼垂直系统布线采用光纤，接入层与汇聚层，汇聚层与核心层均采用光纤互联，因此汇聚层交换机选择三层光纤汇聚交换机，提供24个SFP千兆端口，8个复用的10/100/1000Base-T以太网端口(Combo)，两个扩展槽位，其出色的安全性，可靠性和多业务支持能力使其成为大型企业网络和园区网的汇聚，中小企业网核心、以及城域网边缘设备的第一选择。
(3)接入层设计
接入层的作用是完成用户的接入以及边缘策略(如用户接入安全认证、服务质量等)控制的功能。网络设备主要通过二层交换的方式进行数据传送。
如果大楼中的布线采用六类线，需要千兆上行。因此接入层交换机选择三层千兆上行接入交换机，具备丰富的业务特性，提供IPv6转发功能以及最多4个GE扩展接口。通过特有的集群管理功能，用户能够简化对网络的管理。百兆以太网交换机定位为企业网和城域网的接入，同时还可以用于数据中心服务器群的连接。
在POS收银网络系统中，每层楼的弱电间各部署一台交换机，可进行IP/MAC/段口绑定和防御ARP病毒。
在办公网络系统中，选择48口高密度智能安全交换机，可进行IP/MAC/段口绑定和防御ARP病毒，同时支持千兆光口上行，与核心交换机光纤互联。
(4)无线网络设计
关于Wlan无线覆盖，建议对办公楼层的会议室、共享空间等场同样所做无线覆盖。
当前WiFi终端仍多为802.11g此次推荐应用802.11a/b/g技术，无线局域网(WLAN 802.11a/b/g)技术已经是当今应用广泛的无线技术，它的实用化程度高，应用成熟。802.11a/b/g产品可允许用户采用单个PC卡或嵌入式用户端(embedded-client)方案，无缝连接到所有的802.11网络，实现54Mbps的数据传输速度，从而能够满足网络、计算机和多媒体设备制造商们对无线网络提出的高速数据传输需求。选择WA2220无线AP，802.11a/b/g双频解决方案由于能根据网络和用户环境动态的选择传输模式，因此能为用户提供较佳的性能。
(5)出口路由设计
为了保障内部网络不受外部的非法攻击和访问，在广域网出口必须配置一台路由器。网络系统中需要配置路由器接入Internet.出口部署一台H3C多业务路由器MSR30-20，连接到Internet.MSR30-20，其性能可以满足未来3～5年的业务数据互联。MSR路由器具备强大的Nat功能，可满足500个客户端同时上网的需求。同时可灵活扩展E1或者同异步模块。
(6)网络管理设计
1)管理：部署一台iMC(智能管理中心)使网络设备实现智能联动，在一个管理服务器上可以实现设备管理、用户管理、用户业务管理，可以根据需要选择定制组件，后续增加任何业务都可以支持平滑升级，统一界面，统一风格，能够迅速的掌握并熟练应用。
①设备管理：有线设备、无线设备、服务器等统一管理;
②用户管理：可以实现用户接入认证，安全状态检测、隔离等。
2)在商场网络中，存在有线无线设备，所以需要配置1套IMC软件，同时配置管理相应数量设备的license和无线管理组件和相应license.
